Abwassersysteme
Von Urban bis Alpin. Wir bieten zukunftsfähige, standortangepasste Sanitärsysteme für Ihr Tiny House, Ihre Berghütte oder das städtische Neubau-Quartier.
Vuna präsentiert Ihnen eine komplette und aktuelle Übersicht über mögliche Systeme und Technologien für Ihre sanitären Bedürfnisse. Wir planen und bauen massgeschneiderte Anlagen und bieten die passende (Ab-)Wasseraufbereitung.
Eine ausgeklügelte, auf Sie zugeschnittene Kombination dieser Schritte führt zu Lösungen, die Wasser- und Nährstoffkreisläufe schliessen. Wir planen dezentrale Abwassersysteme für abgelegene Häuser und realisieren autarke, rurale Sanitärsysteme.
Suchen Sie nach einem dezentralen Abwassersystem?
Wir empfehlen, Urin, Fäkalien und Grauwasser zu separieren und einzeln aufzubereiten. Zur Trennung von Stoffströmen wenden wir u.a. folgende Technologien an:
Trocken- oder Trenntoiletten
⠀

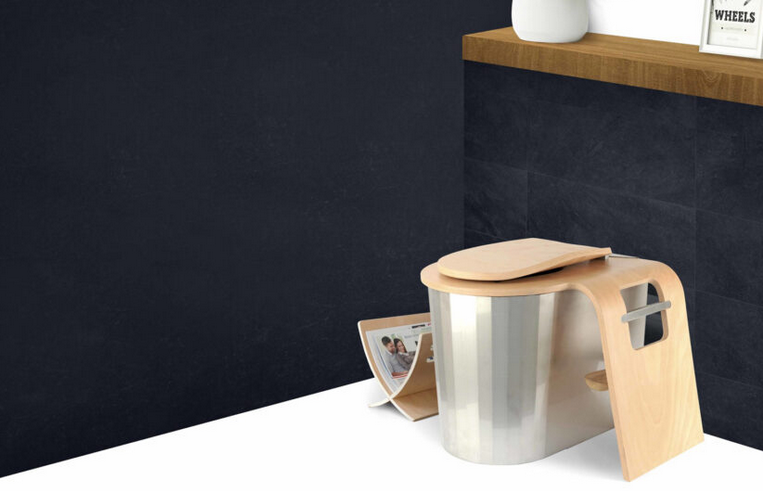

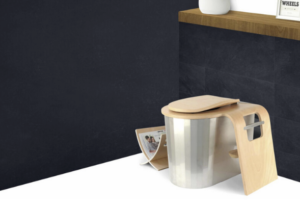

Die Trockentoilette braucht kein Wasser und ist deshalb eine dezentrale und wasserspaarende Lösung.
Es gibt verschiedene Arten von Trockentoiletten. Bei Trockentrenntoiletten kann der Urin und die Fäkalien separat behandelt werden und die Nährstoffe wiederverwendet werden. Kot und Toilettenpapier werden im Kompostraum mit Hilfe von Kompostwürmern stufenweise abgebaut, bis das Volumen um ca. 90% reduziert ist.
⠀
-> FAQ Trockentoiletten
-> Portfolio
Wurm-, Substrat- und Pflanzenfilter
⠀

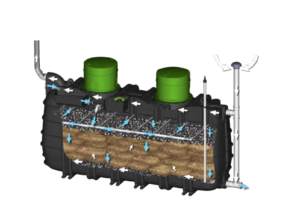

Ein Substratfilter besteht aus einem vertikal durchströmten, mit Substrat gefüllten Kunststofftank. Die Substratoberfläche hält Feststoffe zurück, während das Wasser durch ein Drainagesystem absickert. Im Substrat findet die biologische Reinigung durch Mikroorganismen statt.

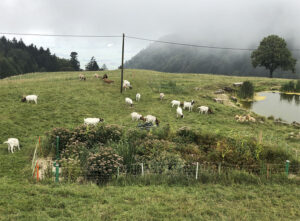

Bei einer Pflanzenkläranlage halten die Pflanzen das Substrat sauerstoffreich und aufgelockert.
Oder bei einem Wurmfilter werden Kompostwürmer im Substrat eingesetzt, welche den Abbau organischer Feststoffe unterstützen.
⠀
-> Erklärvideo Wasserklärgarten
-> Bestellformular Phytotiny
-> Klärgarten Broschüre
-> Portfolio
Grauwasser-Recycling
⠀

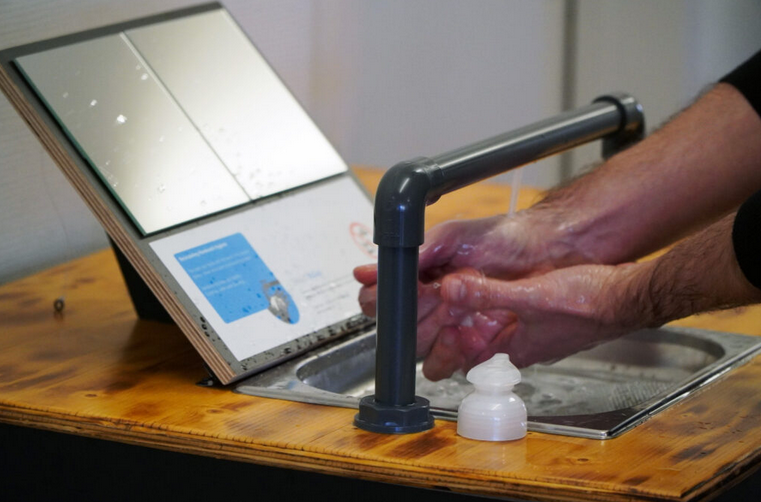

Grauwasser (aus Duschen, Lavabos und der Küche) kann vor Ort aufbereitet und wieder- verwendet werden, solange das Endprodukt (z.B. Toiletten- abwasser bei einer Verwendung in der Toilettenspülung) in die Kanalisation fliesst. Eine Grauwasserverwendung für die Bewässerung oder eine Versickerung muss von den kantonalen Behörden bewilligt werden. Wasserrecycling trägt dazu bei, Grundwasserreserven zu schonen.
⠀
-> FAQ Grauwasserverwendung
-> Portfolio
SBR (Sequencing Batch Reactors)
⠀

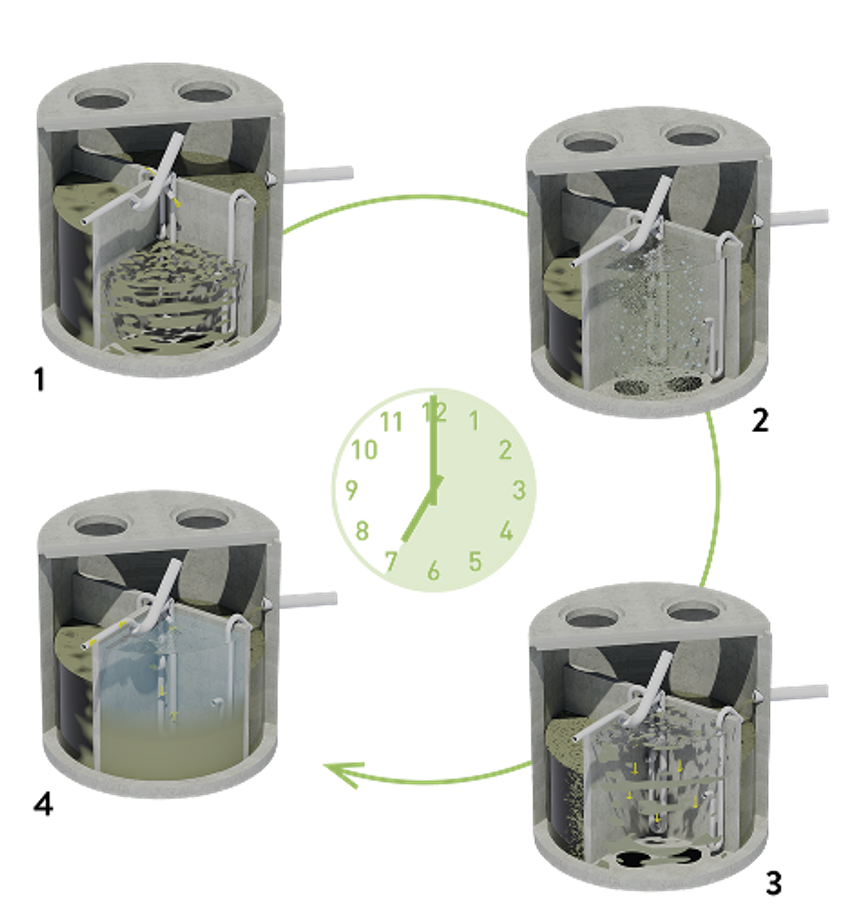

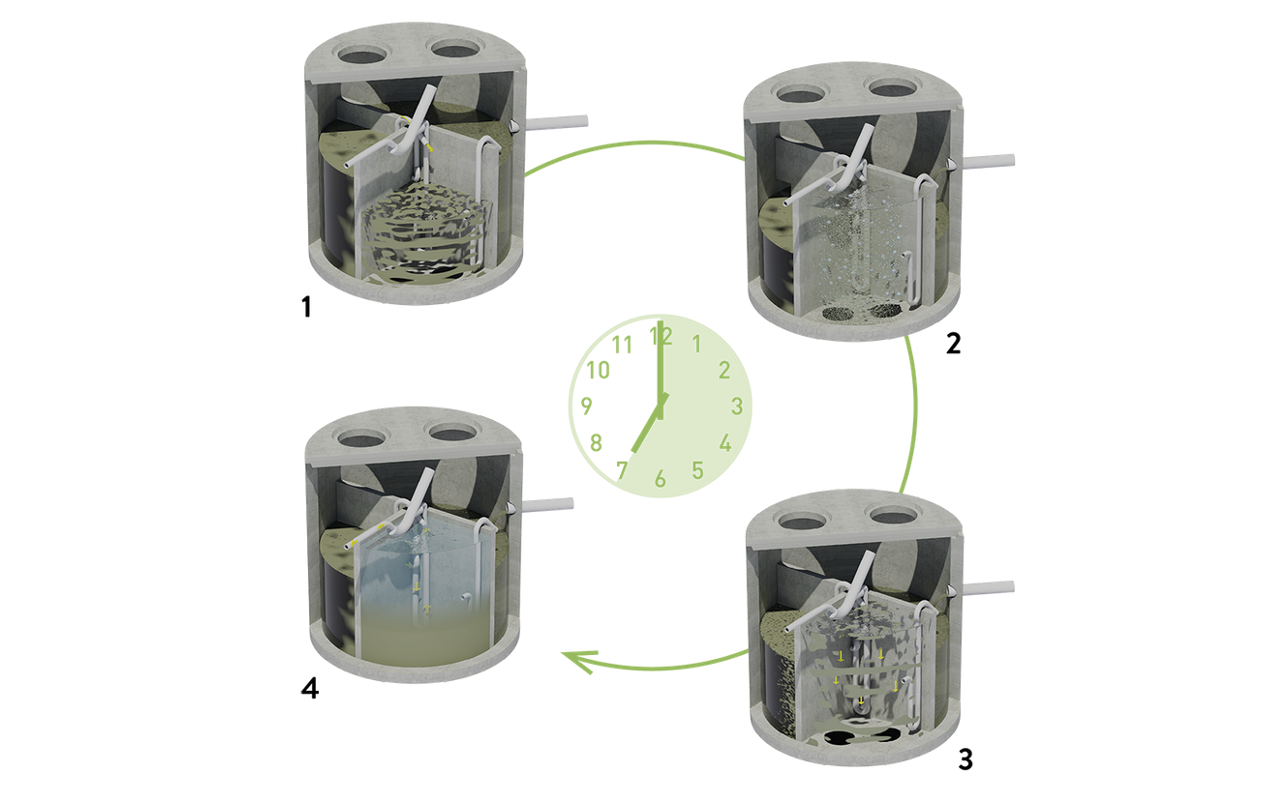

Die SBR-Abwasserreinigung erfolgt in vier Zyklen: Befüllung, belüftete Reinigung, Absetzen des Schlammes und Abzug des Klarwassers. Durch den Wechsel anaerober und aerober Phasen werden Stickstoff und Phosphor biologisch entfernt.
⠀
-> Portfolio
Urin-Recycling-Technologie
⠀

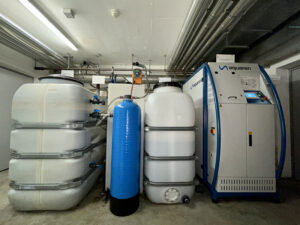

Urin ist eine Wertvolle Ressource die separat gesammelt als Dünger verwendet werden kann. Es gibt verschiedene Möglichkeiten um den Dünger aufzukonzentrieren oder zu stabilisieren. Wir verwenden unteranderem unseren Vuna-Prozess auch zur Stabilisierung von Gülle, was Ammoniakemissionen reduziert.
⠀
-> Urin-Recycling-Technologie
-> Aurin Broschüre
-> Vuna Nexus
-> Portfolio
Tropfkörper
⠀

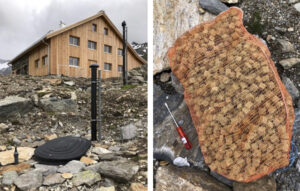

Ein Tropfkörper ist eine biologische Reinigungsanlage für Abwasser, bei der das vorgereinigte Wasser über einen belüfteten Filterkörper rieselt. Dabei bauen Mikroorganismen, die sich auf dem Filtermaterial ansiedeln, die gelösten organischen Stoffe ab.
⠀
-> Portfolio
Eine ausgeklügelte, auf Sie zugeschnittene Kombination dieser Schritte führt zu Lösungen, die Wasser- und Nährstoffkreisläufe schliessen.
Sie sind nicht an Trinkwasserleitungen angeschlossen?
Bei uns finden Sie Filter, welche Trinkwasserqualität gewährleisten.
Haben Sie einen Landwirtschaftsbetrieb?
Wir nutzen den Vuna-Prozess zur Stabilisierung von Gülle, was Ammoniakemissionen reduziert.
Dienstleistungen im Bereich Abwassersysteme
Erstabklärung - Vorprojekt
CHF 1400 - 4500
ohne Mehrwertsteuer
Begehung vor Ort
Erarbeitung Lösungsvorschläge
Grobkostenschätzung
Voranfrage beim Kanton
Pflanzenfilter - Phytotiny
CHF 3000 - 4800
ohne Mehrwertsteuer
für Grau- oder Komplettabwasser
Lokales Substrat (CH)
Standortgerechte Pflanzen
individuelle Anpassung
System - Service
CHF 450 - 1500
ohne Mehrwertsteuer
Unterhalt System
Erarbeitung Lösungsvorschläge
Entsorgung Feststoffe
Reparaturen

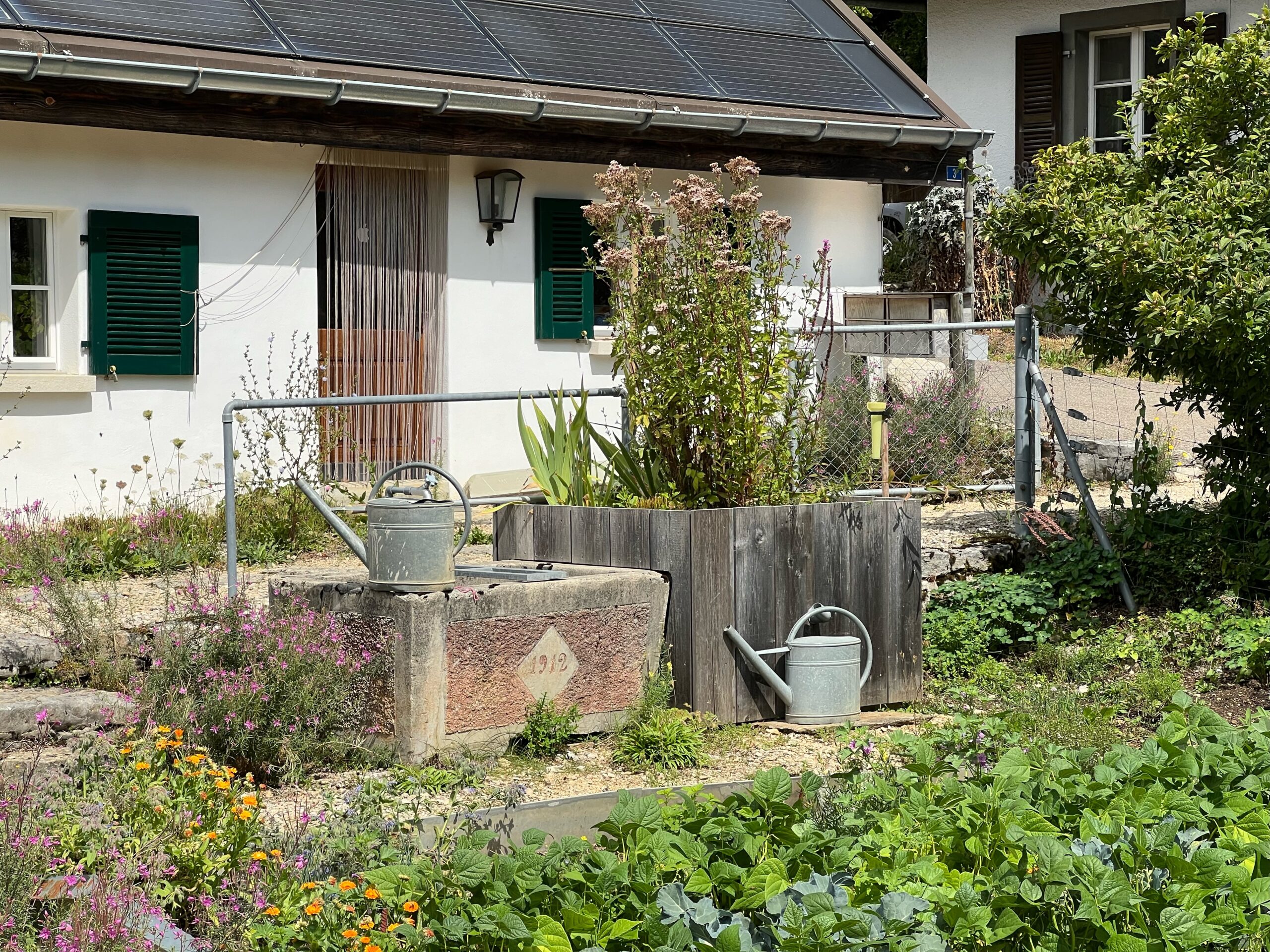

Vuna & Aquatiris Eigenentwicklung: Phytotiny - der Wasserklärgarten
Trockentoiletten FAQ
Wie gross ist der Unterhaltsaufwand bei Förderbandtoiletten?
Alle paar Wochen muss der Kompostraum kontrolliert werden. Falls nicht genügend Luftfeuchtigkeit vorhanden ist, muss der Fäkalienhaufen evtl. „bewässert“ werden. Die Schaber unter den Förderbändern müssen von Papierresten befreit werden.
Wie oft müssen die Komposthaufen umgeschichtet werden?
In Berghütten sollte am Ende der Sommersaison bzw. Wintersaison umgeschichtet werden, also max. 2-mal pro Jahr. Referenzbeispiel: In der Grialetschhütte mit 6‘000 Übernachtungen pro Jahr, wird 1 bis 2-mal im Jahr umgeschichtet.
Wie gross ist der Zeitanspruch für das Umschichten?
ca. 2 bis 4 Stunden, je nach Grösse der Hütte
Benötigt man eine Maske für das Umschichten?
Eine Maske ist nicht notwendig. Durch den Luftabzug erfolgt eine Frischluftzuführung vom WC-Raum, daher halten sich unangenehme Gerüche im Rahmen. Zu empfehlen sind Gummistiefel, Handschuhe und ein Arbeitskombi.
Was sollte beim Bau des Kompostraums beachtet werden?
Es ist wichtig, dass ein direkter Zugang zum Raum sowohl von aussen als auch innen möglich ist. Die Türen müssen luftdicht schliessen. Der Raum muss mit einer Abdichtungsfolie oder einem wasserdichten Anstrich versehen sein. Ein Bodenablauf muss überschüssige Flüssigkeit abführen. Für weitere Angaben zur Planung kontaktieren Sie bitte Vuna.
Muss der Kompostraum geheizt werden?
Die ideale Temperatur für die Würmer liegt zwischen 5 und 25°C. Darunter werden sie ganz langsam bis inaktiv. Im Inneren der Komposthaufen überleben sie auch tiefe Aussentemperaturen. Die Wurmeier können sogar gefrieren und schlüpfen im Frühling wieder, wenn die Temperaturen ansteigen. Falls in der Hütte Überschussenergie verfügbar ist, kann eine Heizung im Kompostraum eingebaut werden, um die Kompostierung auch im Winter aufrecht zu erhalten.
Die Würmer erhalten während der unbewarteten Zeit kein «Futter», wie überleben sie das?
Der Kompostierprozess dauert eine gewisse Zeit, sodass die Würmer auch über eine 8-monatige Winterpause genügend Futter haben. Bei tieferen Temperaturen werden die Würmer auch langsamer und brauchen daher weniger Futter.
Gibt es Erfahrungen mit Würmern über 2600 müM?
Bis anhin war die höchste Hütte mit Wurmkompostierung auf 2600 m. Nun wurden im Oktober 2023 bei der Blüemlisalphütte auf 2840 m neue Trockentoiletten eingebaut. In der Albert-Heim-Hütte auf 2500 m wurden Würmer in der freien Wildbahn hinter den alten Plumpsklos beobachtet. Die Würmer haben sich natürlich angesiedelt und überleben den Winter bei Schnee und Kälte.
Wer macht den Service für die Trockentoiletten?
Für die Trockentoiletten mit Förderband von Ecodomeo und Sanisphère bietet Vuna GmbH den kompletten Service in der Schweiz an. Wir empfehlen einen Service alle 3 bis 5 Betriebsjahre, um die Anlage in einwandfreiem Zustand zu halten.
Kann man auch Essensresten in den Kompostraum beigeben?
Wir empfehlen, keine Essensresten in den Kompostraum beizugeben, da diese Fruchtfliegen anziehen, welche zu klein sind, um von der Fliegenfalle zurückgehalten zu werden.
Welche Mengen an Kompost werden wir ernten?
Die Mengen von Kompost sind abhängig von den Anzahl Übernachtungen. Das Volumen und die Masse der Fäkalien und des Toilettenpapiers werden zu 80-90% abgebaut. Referenzbeispiel: In der Claridenhütte, mit ca. 2'000 Übernachtungen pro Saison, wurden nach 5 Jahren knapp 2 Schubkarrenladungen Kompost entnommen.
